Приспособления для создания вакуумных камер: фланцы, прокладки и системы откачки

Введение в конструкцию вакуумных камер

Вакуумные камеры — важный элемент многих научных и промышленных процессов, от исследований в физике и материаловедении до производства полупроводниковых устройств. Для поддержания необходимого уровня вакуума важно не только создать герметичную камеру, но и обеспечить надежное соединение ее составных частей. Здесь на первый план выходят такие устройства, как фланцы, прокладки и системы откачки. Каждый из этих компонентов играет ключевую роль в построении эффективной вакуумной системы.

Фланцы: типы и функции

Фланцы служат для механического соединения частей вакуумной камеры между собой, обеспечивая герметичность и структурную прочность конструкции.

Основные типы фланцев

• ISO-фланцы — широко распространены в лабораторных установках, имеют стандартизированные размеры и хорошо подходят для вакуумов низкого и среднего уровня (до 10-7 Торр).
• CF-фланцы (ConFlat) — используются для сверхвысоких вакуумов (до 10-12 Торр). Особенностью является медное уплотнение с прокалкой, что обеспечивает надежную герметизацию и возможность повторного использования.
• KF-фланцы (Klein Flange) — предназначены для быстрого монтажа/демонтажа, используются в системах с вакуумом среднего уровня (до 10-6 Торр).

Материалы и покрытие

Фланцы, как правило, изготавливают из нержавеющей стали (например, марки AISI 304 или 316), поскольку этот материал устойчив к коррозии и имеет высокую механическую прочность. Для некоторых приложений применяют анодированный алюминий или титан:

Советы по выбору фланцев

Важно учитывать совместимость фланцев с материалом камеры, требования к уровню вакуума, возможность частой разборки и ремонтопригодность. При использовании в сверхвысоком вакууме предпочтительными будут CF-фланцы за их надежность и герметичность.

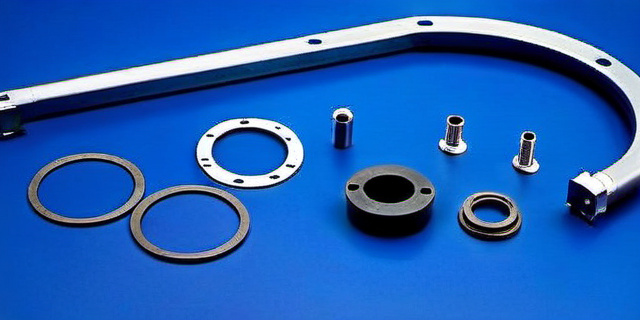

Прокладки: обеспечение герметичности вакуумной системы

Прокладки — ключевой элемент, обеспечивающий герметичность соединений фланцев. Их задача — компенсировать микронеровности поверхностей и предотвратить протечки газа.

Типы прокладок

• Медные прокладки: используются преимущественно с CF-фланцами. Отличаются высокой герметичностью, выдерживают повторные циклы откачки и нагрева. Медь обладает самоуплотняющимися свойствами — под действием давления прокладка деформируется и закупоривает все микропоры.
• Резиновые и силиконовые прокладки: применяются для ISO и KF-фланцев при вакууме низкого и среднего уровней. Однако имеют ограничения по температуре и химической стойкости.
• Вакуумные прокладки из полиуретана и фторопласта: обеспечивают более высокий уровень стойкости к химическим средам, но дороже и менее распространены.

Распространенные материалы и их свойства

Практические рекомендации по установке прокладок

Перед установкой прокладок необходимо тщательно очистить поверхности фланцев от загрязнений и пыли. Для медных прокладок рекомендуется использовать небольшой усиливающий момент при затяжке, чтобы избежать деформации камеры. Резиновые прокладки не следует переусердствовать с затяжкой — это может привести к повреждению материала и снижению герметичности.

Системы откачки: ключ к достижению и поддержанию вакуума

Откачка — процесс удаления газа из камеры, обеспечивающий необходимый уровень давления. Система откачки состоит из насосов, клапанов, трубопроводов и измерительных приборов.

Типы вакуумных насосов

• Механические (роторные) насосы: эффективны для создания предварительного вакуума (до 10-3 Торр). Обычно используются как первая ступень вакуумной системы.
• Турбомолекулярные насосы: предназначены для создания ультравысокого вакуума (до 10-10 Торр). Работают на принципе импульсного взаимодействия с молекулами газа.
• Криогенные насосы: предназначены для улавливания газов путем их конденсации и адсорбции на холодных поверхностях, используются в сверхвысоковакуумных системах.
• Ионные насосы: обеспечивают высокий вакуум при отсутствии движущихся частей, применяются в высокоточных приборах и исследованиях.

Комбинирование насосов в типичной системе

Для максимальной эффективности часто используют комбинации насосов, например:

• Механический насос + турбомолекулярный насос (создает вакуумный диапазон от атмосферного давления до 10-10 Торр).
• Механический насос + ионный насос (для систем, требующих сверхвысокого вакуума и чистоты рабочей среды).

Пример эффективной вакуумной системы

Выводы и рекомендации

Фланцы, прокладки и системы откачки — это фундаментальные компоненты вакуумных камер, от правильного выбора и монтажа которых зависит эффективность и надежность всей вакуумной установки. Учитывая особенности эксплуатации, материалы, уровни вакуума и температурные режимы, можно подобрать оптимальные решения для самых различных задач – от лабораторных исследований до промышленного применения.

«Опыт показывает: тщательное планирование и выбор правильных компонентов на начальном этапе позволяет избежать дорогостоящих переделок и снизить время простоя оборудования. Не стоит экономить на прокладках и фланцах — именно они обеспечивают стабильность вакуума в системе», — отмечают эксперты в области вакуумной техники.

Таким образом, для обеспечения надежной работы вакуумных камер специалисты рекомендуют:

• Использовать CF-фланцы и медные прокладки для систем с высокими требованиями к герметичности;
• Подбирать насосы по уровню необходимого вакуума и производительности, сочетая несколько типов при необходимости;
• Регулярно проводить техническое обслуживание и проверку компонентов на износ;
• Обеспечивать чистоту поверхностей и корректный монтаж, чтобы избежать утечек и ускоренного износа.

Учитывая данные рекомендации, можно существенно повысить эффективность и долговечность вакуумного оборудования.
